Datasheet Pinagem - Transistor Mosfet Canal-N IRFZ46N - Características e Substituição

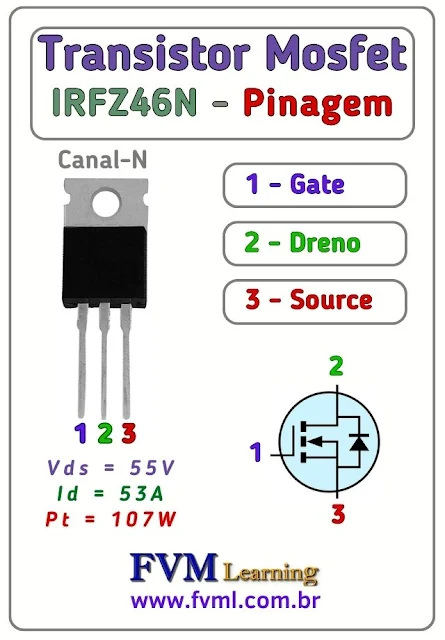

Datasheet-Pinagem-Pinout-Transistor-Mosfet-Canal-N-IRFZ46N-Características-Substituição-fvml
Pinagem-Pinout-Transistor-Mosfet-Canal-N-IRFZ46N-Características-Substituição

Características Básicas do Transistor Mosfet IRFZ46N

  • Tipo: Tipo-N
  • Tensão de ruptura Dreno-Source: 55 V
  • Tensão Gate-Source, máximo: ± 20 V
  • Resistência máxima estado ativo Dreno-Source: 16,5 m
  • Corrente contínua Dreno: 53 A
  • Carga Total da Gate: 72 nC
  • Dissipação de energia: 107 W
  • Range de temperatura da junção de operação: -55 a +175 °C
  • Encapsulamento: TO-220AB


Substitutos e Equivalentes para o Transistor IRFZ46N

O transistor IRFZ46N pode ser substituído pelos seguintes transistores:
IRF1010E, IRF1010N, IRF1018E, IRF1405, IRF1407, IRF1607, IRF2805, IRF2807Z, IRF2805, IRF3205, IRF3805, IRF3808, IRF8010, IRFB3006, IRFB3077, IRFB3077G, IRFB3207, IRFB3306IRFB3607IRFB4110, IRFB4115, IRFB4310, IRFB4510, IRFB4510PbF, IRFZ44, IRFZ48N, IRF2805, IRF2807, IRF3007, IRF3205Z, IRF3305, IRFB3006G, IRFB3206, IRFB3206G, IRFB3207Z, IRFB3207ZG, IRFB3256, IRFB3306G, IRFB3307, IRFB3307Z, IRFB3307ZG, IRFB3607G, IRFB4310G, IRFB4310Z, IRFB4310ZG, IRFB4321, IRFB4321G, IRFB4410, IRFB4410Z, IRFB4410ZG, IRFB4510G, IRFB4610, IRFB4710, IRFZ40, IRFZ48.

Se você encontrou algum erro, por favor, nos avise através do campo de mensagem abaixo!
