Esta tabela ajudará você a gerenciar o código de cores do resistor, pois é fundamental saber o valor da resistência que trabalharemos em nossos projetos.

Para quem deseja mais praticidade e agilidade, pode utilizar a nossa Calculadora Online de código de resistores de 4, 5 e 6 Faixas, clicando no link abaixo:

• Calculadora Código de Cores Resistores de 4, 5 e 6 Faixas - Tabela de Cores!


Abaixo temos a imagem da tabela de cores para leitura dos resistores e fizemos um pequeno tutorial para auxiliá-lo com a leitura dos tipos de resistores de 4, 5 e 6 Bandas.

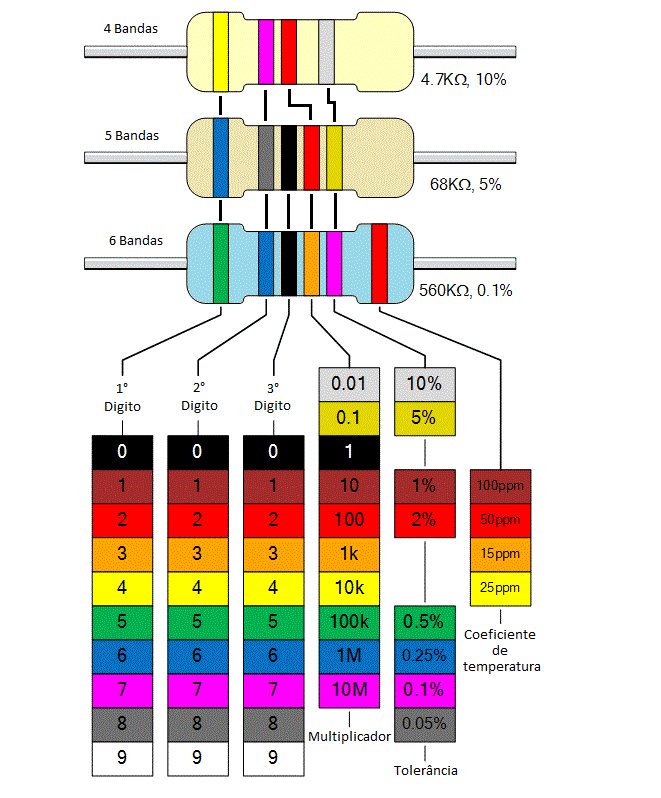

Fig. 1 - Tabela de Resistores - Leitura de Resistores 4, 5 e 6 Bandas - Faixa - Cores

Então, vamos começar!

Os resistores estão disponíveis em uma faixa de diferentes valores de resistência, de frações de um Ohm (Ω) a milhões de Ohms.

Valores de resistência, tolerância e potência são geralmente impressos no corpo do resistor como números ou letras quando o corpo do resistor é grande o suficiente para ler a impressão, como resistores de grande potência.

Geralmente, quando o resistor é pequeno, como um tipo de filme ou carbono de 1/4 W, essas especificações serão codificadas por cores. Essas bandas pintadas coloridas produzem um sistema de identificação geralmente conhecido como Código de Cores do Resistor.

Um esquema internacional de códigos de cores de resistores foi desenvolvido há muitos anos como uma maneira simples e rápida de identificar o valor ôhmico de um resistor, independentemente de seu tamanho ou condição.

Consiste em um conjunto de anéis ou bandas coloridas individuais na ordem espectral representando cada dígito do valor dos resistores.

Você pode se interessar também:

• O que São Resistores? Como Funcionam? Tipos de Resistores e suas Definições!
• DIAC - O que é, e como Funciona?
• Reguladores de Tensão Lineares. O que são e como funcionam!
• Como fazer leitura de Capacitores de Poliéster e Cerâmico Corretamente!
• O que são Varistores? Como Funcionam? Para que Servem?
• Como funcionam os Relés, quais suas características, e suas aplicações!


As marcações do código de cores do resistor são sempre lidas uma banda de cada vez, começando da esquerda para a direita, com a faixa de tolerância de maior largura orientada para o lado direito, indicando sua tolerância.

Ao combinar a cor da primeira banda com o seu número associado na coluna de dígitos do primeiro dígito é identificado e isso representa o primeiro dígito do valor da resistência.

CÓDIGO DE COR DA RESISTÊNCIA DE TRÊS-FAIXAS

O uso do código de cores de três bandas é muito raro.

• A primeira faixa que corresponde à extremidade esquerda representa o dígito mais significativo da resistência.
• A segunda faixa representa o segundo dígito mais significativo.
• A terceira faixa representa o poder de 10 elevado à cor correspondente e multiplicado pelo número obtido da primeira e segunda bandas.

A tolerância para resistores de três bandas é geralmente de 20%.

Por exemplo:

Se as cores na resistência estiverem na ordem de Verde, Azul e Vermelho à esquerda, a resistência pode ser calculada como 56 × 102 ± 20%. Isto é 5.6 K ± 20%, isso significa que o valor da resistência está na região de 4480Ω a 6720Ω.

CÓDIGO DE COR DA RESISTÊNCIA DE QUATRO-BANDAS

Este código de cores de quatro bandas é a representação mais comum em resistores.

• A primeira faixa que corresponde à extremidade esquerda representa o dígito mais significativo da resistência.
• A segunda faixa representa o segundo dígito mais significativo.
• A terceira faixa representa o poder de 10 elevado à cor correspondente e multiplicado pelo número obtido da primeira e segunda bandas.
• A quarta faixa representa tolerância.

Há uma lacuna significativa entre a terceira e quarta banda, essa lacuna ajuda a identificar a direção da leitura.

Quatro bandas:

Por exemplo: Se as cores em uma resistência de quatro bandas estiverem na ordem Verde, Preto, Vermelho e Amarelo, o valor da resistência será calculado como 50 x 102 ± 2% = 5k ± 2%.

CÓDIGO DE COR DE RESISTÊNCIA DE CINCO-BANDAS

Os resistores de alta precisão têm uma banda adicional em que é usada para indicar o terceiro valor significativo da resistência. O resto das bandas indica os mesmos parâmetros que o código de cores de quatro bandas.

• A primeira faixa que corresponde à extremidade esquerda representa o dígito mais significativo da resistência.
• A segunda faixa representa o segundo dígito mais significativo.
• A terceira faixa representa o terceiro dígito mais significativo.
• A quarta faixa representa o poder de 10 elevado à cor correspondente e multiplicado pelo número obtido da primeira, segunda e terceira bandas.
• A quinta faixa representa tolerância.


Uma exceção é quando a quarta banda é cor de ouro ou prata, neste caso, às duas primeiras faixas indicam os dois dígitos mais significativos da resistência, a terceira faixa é usada para indicar o multiplicador, a quarta faixa é utilizada para especificar a tolerância e a quinta faixa é usada para indicar o coeficiente de temperatura com unidades de ppm / K.

Por exemplo:

Se as cores de uma resistência de cinco bandas são na ordem vermelho, azul, preto, laranja e cinzento, em seguida, o valor da resistência é calculada como 260 x 103 = 260 KQ ± 0,05 ± 0,05%.

CÓDIGO DE COR DE RESISTÊNCIA DE SEIS-BANDAS

No caso de resistores de alta precisão, existe uma banda adicional para indicar o coeficiente de temperatura.

A primeira banda que corresponde à extremidade esquerda representa o dígito mais significativo da resistência.

• A segunda faixa representa o segundo dígito mais significativo.
• A terceira faixa representa o terceiro dígito mais significativo.
• A quarta faixa representa o poder de 10 elevado à cor correspondente e multiplicado pelo número obtido da primeira, segunda e terceira bandas.
• A quinta faixa representa tolerância.
• A sexta faixa representa o coeficiente de temperatura.


A cor mais comum utilizada para a sexta banda é preto, que representa 100 ppm / K, isto indica que, para uma mudança de 100 °C na temperatura, pode ter uma variação de 0,1% no valor da resistência. Em geral, a sexta banda representa o coeficiente de temperatura. Mas, em alguns casos, isso pode representar a confiabilidade e a taxa de falhas.

Por exemplo: Se as cores em uma resistência de seis bandas estão na ordem, laranja, verde, branco, azul, ouro e preto, então a resistência é calculada como 359 × 106 ± 5% 100 ppm / K = 359MΩ ± 5% 100 ppm / K.
