Circuito Amplificador 7W a 11W RMS com CI LM383

Fig. 1 - Circuito Amplificador 7W a 11W RMS com CI LM383

Olá a Todos!!!

No post de hoje, apresentamos um amplificador simples de se montar, e com ótima qualidade sonora, e de baixo custo, esse amplificador tem uma potência de 7W à 11WRMS na sua saída, em carga de 4 ou 2Ω.

Esse tipo de amplificador pode ser utilizado para muitos fins, tais como, som automotivos, caixas retornos, caixas para estudo de instrumentos, monitores de computadores e tantos outros.

A alta capacidade de corrente (3.5A) permite que o dispositivo acione cargas de baixa impedância com baixa distorção. O LM383 é limitado por corrente e protegido termicamente.

Você pode se interessar também!

• Circuito Amplificador Classe D 2.5W RMS baixa tensão

• Amplificador de Áudio BTL de 5 W com Controle de Volume CC com TDA7056 + PCI
• Circuito Amplificador HI-FI para Fone de Ouvido estéreo de 35mW com CI LM4910
• Circuito Amplificador Classe D 3.7W com CI MAX98306
• Amplificador para Headphone Estéreo com CI TDA2822
• Amplificador de áudio HI-FI de 1W com CI LM4906
• Como ADICIONAR Controle de Volume em Qualquer Amplificador - 3 Tipos

A proteção de alta voltagem está disponível (LM383A), o que permite que o amplificador resista a 40 V transientes em seu fornecimento. O LM383 vem em encapsulamento TO-220 de 5 pinos.

Características

• Alta capacidade de corrente de pico (3.5A)
• Grande oscilação de tensão de saída
• Ganho programável externamente
• Ampla faixa de tensão de alimentação (5V a 20V)
• Poucas peças externas são necessárias
• Baixa distorção
• Alta impedância de entrada
• Não há transientes de ativação
• Proteção de alta tensão disponível (LM383A)
• Baixo nível de ruído
• Curto-circuito AC protegido

O diagrama esquemático se encontra logo abaixo na Figura 2, é um circuito bastante simples de se montar, e não requer muitos componentes externos, esse amplificador trabalha com carga de 2 à 8 ohms, abaixo descrição dos testes de saída com cargas e tensões diferentes todos testados com a frequência de 1 kHz

Para VS = 13.2V

RL = 4Ω, THD = 10% => Pout = 4.7W

RL = 2Ω, THD = 10% => Pout = 7.2W

Para VS = 16V

RL = 4Ω, THD = 10% => Pout = 7W

RL = 2Ω, THD = 10% => Pout = 10.5W

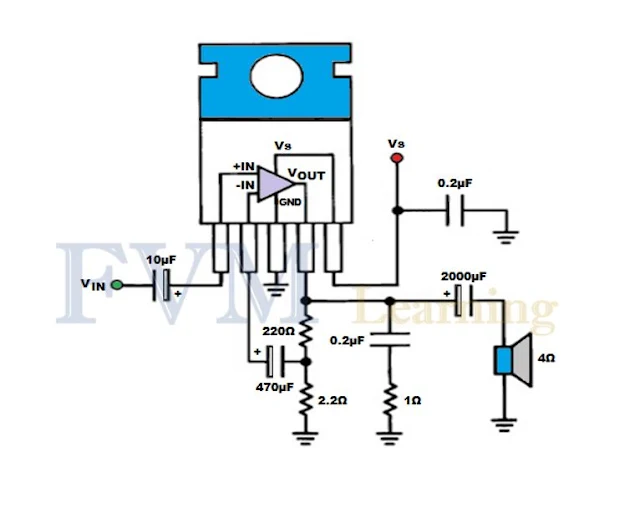

Fig. 2 - Diagrama Esquemático Circuito Amplificador

Lista de Componentes

• CI 1 ------ Circuito Integrado LM386
• R1 -------- Resistor 220R
• R2 -------- Resistor 2.2R
• R1 -------- Resistor 1R
• C1 -------- Capacitor Eletrolítico 10uF
• C2 -------- Capacitor Eletrolítico 470uF
• C3 -------- Capacitor Cerâmico/Polyester 0.2uF
• C4 -------- Capacitor Eletrolítico 2000uF
• Outros ---- Alto falante, Fios, Soldas e Etc.



E por hoje é só, espero que tenham gostado!!!

Qualquer dúvida, digita nos comentários que logos estaremos respondendo.
