Circuito Amplificador de Potência 50W RMS com TDA2025
Olá a todos!!!
No Post de hoje, abordaremos um interessante Circuito Integrado TDA2025 de alta potência configurado em bridge de Classe AB com alimentação simples que fornece 50W RMS em um único encapsulamento e poucos componentes externos, tudo isso com a utilização de fonte simples.
Baseado em um Circuito Integrado projetado originalmente para amplificador de áudio Automotivo ele também é ideal para aplicações em amplificadores residenciais, caixas de som ativos, retornos de palco para instrumentos, caixa para computadores e etc.
O CI TDA2025 combina dois amplificadores de potência em modo bridge configurado em classe AB O resistor interno conectado ao positivo e ao negativo da entrada de tensão, tem a função de fazer o Feedback em Loop, e suas características é de controlar o ganho para cada amplificador setado a 30 dB. As entradas de ganho para os estágios (Pré-amplificador) Inversor e Não Inversor são conectados em paralelo resultando em uma configuração Full Bridge com 36dB de ganho e com características de chaveamento On e Off de alto nível.
Os drives de saída são desenhados para suportar alto falantes de 4Ω com (Vs < 24V) ou 8Ω com (Vs < 45V), com correntes de consumo até 4 Amperes.
Um circuito supressor de ruído interno usado em conjunto com um capacitor no pino 5 do CI de 100μF 3V, atenua ruídos gerado pelo excesso de espúrios advindo da entrada de audio ou da fonte de alimentação.
O CI também tem proteção de curto-circuito, tanto para o Vs+ como para Vs-, e ainda dispõe de um circuito de proteção de sobretemperatura, evitando a queima do CI por excesso de temperatura, e um circuito DC interno, evita a queima do CI por curto circuito da saída para o Ground.
Características
- Alta capacidade de potência de saída:
- Potência máxima de 51.86W / 8Ω - 32.15V - THD 0.04%
- Potência máxima de 51.17W / 4Ω - 22.09V - THD 0.59%
- Potência máxima de 66.18W / 8Ω - 36.06V - THD 9.99%
- Potência máxima de 60.10W / 4Ω - 24.02V - THD 10%
- Baixa distorção
- Baixo ruído de saída
- Eficiência de 70% para Pq = 50W, f - 1KHz
- Range de frequência entre 20 Hz à 50 Hz
- Ganho mínimo de 34dB e máximo de 38dB

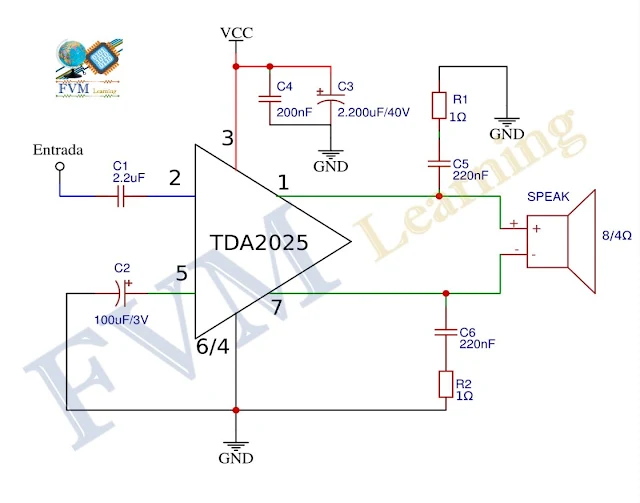

Fig. 2 - Diagrama esquemático Circuito Amplificador de Potência 50 W RMS. |
Lista de Peças
CI 1 --------------------------- Circuito Integrado TDA2025
R1, R2 ------------------------ Resistor 1Ω (marrom, preto, preto)
C1 ----------------------------- Capacitor eletrolítico 2,2μF
C2 ----------------------------- Capacitor eletrolítico 100μF / 3V
C3 ----------------------------- Capacitor eletrolítico 2.200μF / 40V
C4 ----------------------------- Capacitor poliéster / cerâmico 100nF
C5, C6 ------------------------ Capacitor poliéster / cerâmico 220nF
Diversos ---------------------- Estanho, fios, etc, fonte alimentação, alto falante.
E por hoje é só, espero que tenham gostado!!!
Qualquer dúvida, digita nos comentários que logo estaremos respondendo.
Se inscreva no nosso Blog!!! Click aqui - FVM Learning!!!
Forte abraço.
Deus vos Abençoe
Shalom
tensão de entrada?
ResponderExcluirOlá!!!
ExcluirOs drives de saída são desenhados para suportar alto falantes de 4Ω com (Vs < 24V) ou 8Ω com (Vs < 45V).
Ou seja, se você for utilizar um alto-falante de 4 ohms, a tensão de alimentação não poderá passar de 24V, se for 8 ohms, a tensão poderá ser de até 45.
Veja em Características as configurações de uso.
Obrigado por estar conosco.
Forte abraço.
Mi pregunta es donde va colocado el Capacitor C 10,que figura en los componentes pero NO figura en el esquema del circuito,,Gracias
ResponderExcluirHola @DANIEL ROTH
ExcluirMuchas gracias por tu observación. Este condensador C10 no existe en el circuito, fue un error tipográfico, ya se ha corregido.
Gracias por estar con nosotros !!!
Te invito a suscribirte también a nuestro canal de YouTube, nos ayuda mucho a seguir con nuestro trabajo y no les cuesta nada, ¿no? https://www.youtube.com/channel/UCnaAKKkyhX7LY2ZYIff-qug
Abrazo fuerte.
Estou com uma dúvida, qual é a potencia de dissipação dos R1 e R2
ResponderExcluirOlá!
ExcluirOs resistores R1 e R2 são de 1/4W mesmo. Eles não sofrem demanda de corrente neles não!
Obrigado por estar conosco, aproveita e se inscreve em nosso canal do Youtube e aqui em nosso blog, isso nos ajuda bastante a darmos prosseguimento ao nosso trabalho, e não lhe custa nada.
Forte abraço.
Qual é a potencia de dissipação dos R1 e R2
ResponderExcluirOlá @GILBERTO NUNES
ExcluirOs resistores R1 e R2 são de 1/4W mesmo. Eles não sofrem demanda de corrente neles não!
Obrigado por estar conosco, aproveita e se inscreve em nosso canal do Youtube e aqui em nosso blog, isso nos ajuda bastante a darmos prosseguimento ao nosso trabalho, e não lhe custa nada.
Forte abraço.
