Circuito Amplificador Classe D 2.5W RMS baixa tensão

Fig. 1 - Circuito Amplificador Classe D 2.5W RMS baixa tensão

Olá a Todos!!!

No post de hoje, iremos apresentar um circuito amplificador Classe D de 2.5W, super simples de montar, por se tratar de um Circuito Integrado Amplificador monofônico com baixa tensão de alimentação e que entrega 2.5W de potência em 4 Ohms.

O BD5460GUL é um amplificador classe D que foi desenvolvido para ser utilizado em; telefones celulares, dispositivos móveis, áudio portáteis, caixinhas Bluetooth, entre muitos outros.

Você pode se interessar também!

• Amplificador de Áudio BTL de 5 W com Controle de Volume CC com TDA7056 + PCI
• Circuito Amplificador HI-FI para Fone de Ouvido estéreo de 35mW com CI LM4910
• Circuito Amplificador Classe D 3.7W com CI MAX98306
• Circuito Amplificador 7W a 11W RMS com CI LM383
• Amplificador para Headphone Estéreo com CI TDA2822
• Amplificador de áudio HI-FI de 1W com CI LM4906
• Como ADICIONAR Controle de Volume em Qualquer Amplificador - 3 Tipos

E suas vantagens além do seu tamanho, é que ele não requer a utilização do filtro LC na saída do alto-falante, e o número de componentes externos são apenas três.

É adequado para a aplicação de unidades que são alimentadas por pilhas ou baterias, devido à alta eficiência e baixo consumo de energia.

Além disso, a corrente de repouso é de 0µA (tip.) E transições rápidas do modo de espera para ativo com pouco ruído pop. O que torna ele apropriado para aplicativos que alternam repetidamente entre em espera e ativo.

Características

• Nenhum filtro LC necessário
• Apenas três componentes externos
• Alta potência 2.5W / 4Ω / BTL (VDD = 5V, RL = 4Ω, THD + N = 10%, tip.)
• Alta potência 0.85W / 8Ω / BTL （VDD = 3.6V, RL = 8Ω, THD + N = 10%, tip.）
• Ganhe 6dB
• Entrada digital analógica / saída digital PWM
• Circuito de supressão de ruído pop
• Função de espera incorporada
• Circuito de proteção (proteção curta [recuperação automática sem ciclo de energia], desligamento térmico, bloqueio de subtensão)
• Pacote muito pequeno 9-Bump WL-CSP (1.6 * 1.6 * 0.55mm MÁXIMO)

Aplicações

• Telefones celulares
• Pré-amplificador
• Aplicações eletrônicas móveis
• Amplificador para Headphone
• Caixas Bluetooth
• Retorno para Headphone

O diagrama esquemático do Circuito Amplificador Classe D 2.5W RMS baixa tensão com CI BD5460GUL, está disposto nas figuras abaixo, temos duas configurações de entrada,  na figura 2, temos o diagrama esquemático do circuito com entrada diferencial.

Fig. 2 -  Circuito Amplificador Classe D 2.5W RMS baixa tensão Entrada Estéreo

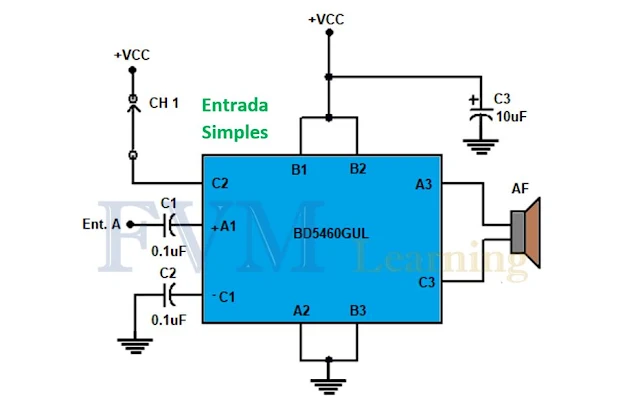

Na figura 3 temos o circuito em modo entrada mono, é uma montagem bastante simples, com poucos componentes externos para se montar.

Fig. 3 -  Circuito Amplificador Classe D 2.5W RMS baixa tensão Entrada Mono

Lista de Materiais

• CI 1 --------------- Circuito Integrado BD5460GUL
• C1, C2 ------------ Capacitor Eletrolítico 0.1uF
• C3 ----------------- Capacitor Eletrolítico 10uF
• Outros ------------ Fios, Soldas, PCB e Etc.

E por hoje é só, espero que tenham gostado!
