Amplificador HI-FI Estéreo 50W com CI TDA7265 + PCI

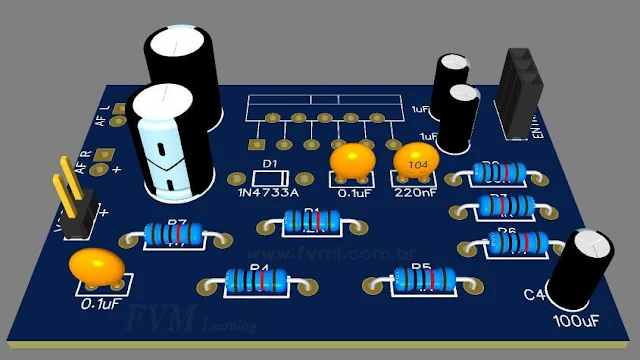

Fig. 1 - Amplificador HI-FI Estéreo 50W com CI TDA7265

Olá a Todos!!!

No Post de hoje, iremos apresentar um amplificador de audio estéreo de 50W com o CI TDA7265, esse CI é um amplificador de potência de áudio estéreo de classe AB

Ele vem montado em um único encapsulamento Multiwatt, projetado especialmente para aplicações de som de alta qualidade como; centros de música Hi-Fi, caixas amplificados e aparelhos de TV estéreo.

Esse circuito Amplificador é alimentado por fonte simples, o que abre um leque para quem deseja montar esse amplificador para colocar por exemplo, como amplificador em seu carro.

Principais Recursos

  • Ampla faixa de tensão de alimentação (5V até 25V)
  • Dois canais de saída
  • Alta potência de saída  25 + 25W @ THD = 10%, RL = 8Ω, VS = + 20V
  • Sem POP ao Ligar/Desligar
  • Modo Mute (sem POP)
  • Recurso STAND-BY (LOW Iq)
  • Proteção contra Curto-Circuito
  • Proteção térmica de sobrecarga

Diagrama Esquemático do Circuito Amplificador

A disposição do diagrama esquemático encontra-se na Figura 2 abaixo, e mostra a disposição dos componentes e suas conexões. É importante seguir corretamente o diagrama esquemático e as instruções de montagem, para garantir um desempenho ideal do circuito e desfrutar de todos os seus benefícios.

Fig. 2 - Diagrama esquemático Amplificador de Audio de 50W com CI TDA7265

Lista de Componentes

  • CI 1 ------------- Circuito Integrado TDA7265*
  • D1 --------------- Diodo Zener de 5.1V/1W - 1N4733A
  • R1 --------------- Resistor 12KΩ (marrom, vermelho, laranja)
  • R2, R4 ---------- Resistor 30KΩ (laranja, preto, laranja)
  • R3, R5 ---------- Resistor 1K (marrom, preto, vermelho)
  • R6, R7 ---------- Resistor 4.7Ω (amarelo, violeta, dourado)
  • C1, C2 ---------- Capacitor eletrolítico 1μF - 35V
  • C3 --------------- Capacitor cerâmico, poliéster 220nF
  • C4 --------------- Capacitor eletrolítico 100μF - 63V
  • C5, C6 ---------- Capacitor cerâmico, poliéster 0.1uF
  • C7, C8 ---------- Capacitor eletrolítico 470μF - 63V
  • Conectores 1 --- Conector Placa-Cabo 2 Pinos
  • Conectores 2 --- Conector Placa-Cabo 3 Pinos
  • Diversos -------- Placa Circuito Impresso, estanho, fios, etc.

Fonte de Alimentação

Neste modelo de amplificador é utilizado uma fonte do tipo Assimétrica, ou seja; alimentação [+Vcc  |  -Vcc], deve ser de no mínimo 3 Amperes, com boa filtragem.

O consumo quando o amplificador está em repouso é cerca de 60 mA. A tensão mínima de alimentação desse amplificador é de 10 Volts e máxima dependerá do tipo de nomenclature do Circuito Integrado:

Tensão Máxima do Circuito Integrado

*A tensão máxima do Circuito Integrado dependerá do ultimo caracteres listado na descrição do CI, por exemplo:

  • TDA7265A - Tensão máxima de 25V, e 25+25W
  • TDA7265B - Tensão máxima de 35V, e 30+30W

Deve-se ficar atento com a tensão de alimentação máxima permitida por esse CI, se ultrapassarmos essa tensão de alimentação podemos queimar o Circuito Integrado.

É importante saber, que para utilizar a tensão mínima do CI, você não irá atingir a potência máxima do amplificador, pois ele precisa de uma tensão maior para fornecer a potência declarada.

Você pode estar seguindo esse Post sobre como montar, calcular uma fonte para amplificadores HI-FI, clicando no link abaixo.

A Placa de Circuito Impresso (PCI)

Disponibilizamos os arquivos da placa de circuito impresso, como também o diagrama esquemático, em diversos formatos como PDF, GERBER e PNG. Além disso, oferecemos um link direto para download gratuito desses arquivos em um servidor seguro, "MEGA".

Fig. 3 - Placa de Circuito Impresso Amplificador de Audio de 50W com CI TDA7265

Link Direto Para Baixar

Para baixar os arquivos necessários para a montagem do circuito eletrônico, basta clicar no link direto disponibilizado abaixo:

Link para BaixarArquivos PNG, PDF, GERBER

E por hoje é só, espero que tenhamos alcançado suas expectativas!

Agradecemos por visitar o nosso blog e esperamos tê-lo(a) novamente por aqui em breve. Não deixe de conferir nossos outros conteúdos sobre tecnologia e assuntos variados.

Se inscreva no nosso BlogClique Aqui — FVM Learning!

Nos ajude a divulgar nosso trabalho, compartilha nas redes sociais, Facebook, Instagram, nos grupos de WhatsAppuma simples atitude sua, faz com que cresçamos juntos e melhoremos o nosso trabalho!

Forte abraço!
Deus vos Abençoe!
Shalom.

6 comentários:

  1. Quando mandei pra impressão, vi que no desenho do Gerber, o R6 tem umas das pernas que não se conecta em nenhum componente, foi erro ou estou errado?

    ResponderExcluir
    Respostas
    1. Olá @FABIOMASTER
      Na verdade, ele está em série com o capacitor C5, e no circuito impresso, olhei agora, está correto... Está conectado em série com o C5.
      Verifica direitinho, pode ter acorrido erro na impressão.
      Forte abraço.

      Excluir
  2. Respostas
    1. Olá @FABIOMASTER
      Por nada!
      Precisando, estaremos à disposição!

      Excluir
  3. Bom dia. Amigo, você informou que o TDA7265 suporta no máximo 30v, mas no datasheet informa 25v. 30v não queimaria o TDA7265?

    ResponderExcluir
    Respostas
    1. Olá @O FERINHA DOS CONCURSOS E DAS COISAS
      Muito obrigado pela sua informação...
      Na verdade o TDA7265A suporta até 25V e o TDA7265B suporta até 35V...
      Mas no nosso POST não estava claro isso, por isso fizemos umas alterações esclarecendo melhor essa diferença.
      Novamente, muito obrigado por estar conosco, aproveita e se inscreve em nosso canal do Youtube e aqui em nosso blog, isso nos ajuda bastante a darmos prosseguimento ao nosso trabalho, e não lhe custa nada. Forte abraço.

      Excluir
