💡 O que é uma Fonte ATX?

As fontes de alimentação ATX (Advanced Technology Extended) são componentes essenciais para o funcionamento de computadores e outros dispositivos eletrônicos.

Sua principal função é converter a corrente alternada (AC) da rede elétrica em múltiplas tensões de corrente contínua (CC), que alimentam os diversos componentes do sistema, como a placa-mãe, processador, memória RAM, discos rígidos e periféricos.

⚡ Como Funciona uma Fonte ATX?

A fonte ATX opera utilizando tecnologia chaveada SMPS (Switched-Mode Power Supply), garantindo maior eficiência energética e estabilidade nas tensões fornecidas. Para entender detalhadamente o funcionamento interno de uma fonte ATX, incluindo diagramas esquemáticos e fotos ilustrativas reais da placa, confira nosso guia completo:

• 👉 Como Funcionam as fontes de alimentação Chaveadas - SMPS - ATX

📊 Principais Tensões e Características

Uma fonte ATX fornece diversas saídas de tensão, cada uma com funções específicas no sistema. As principais tensões incluem:

• +3,3V : Usada principalmente para alimentar componentes como a placa-mãe e memórias.

• +5V : Essencial para dispositivos como drives ópticos e controladores USB.

• +12V : A principal fonte de energia para componentes de alto consumo, como processadores e GPUs.

• +5VSB (Standby) : Mantém o sistema em modo de espera, permitindo funcionalidades como o acionamento remoto.

• -12V : Utilizada em circuitos de controle e sinais analógicos.

Antigamente, as fontes também possuíam uma saída de -5V , destinada a alimentar barramentos ISA, mas essa tensão foi descontinuada com o avanço da tecnologia.

📦 Diversidade de Modelos no Mercado

No mercado atual, existem inúmeras opções de fontes ATX, cada uma com características e conectores específicos. Desde modelos básicos até fontes modulares de alta potência, é importante conhecer as especificações e pinagens dos conectores para garantir compatibilidade e desempenho ideal.

Neste artigo, vamos explorar a pinagem completa dos conectores ATX, além de detalhar suas funcionalidades e aplicações práticas.

Por que este Guia é Importante?

Se você é um entusiasta de tecnologia, técnico em informática ou apenas quer entender melhor como funciona a fonte do seu computador, este guia foi feito para você. Aqui, você encontrará informações detalhadas sobre:

• ✅ Pinagem dos conectores ATX

• ✅ Especificações técnicas das tensões fornecidas

• ✅ Características dos modelos mais comuns no mercado

📌 Pronto para mergulhar no mundo das fontes ATX? Continue lendo e descubra tudo o que você precisa saber para dominar esse componente crucial de qualquer sistema computacional!

Você também pode estar interessado!

• Mini Fonte de Alimentação Chaveada 5V - 24V, 3A com TNY268 com PCI
• Fonte Chaveada SMPS 13.8V 10A com IR2153 e IRF840 + PCI
• Fonte Chaveada SMPS simétrica com IR2153 e IRF840 - 2 x 50V 350W + PCI
• Circuito Fonte Ajustável tipo Buck 1.2V à 37V, 3A, proteção contra Curto com LM2596 + PCI

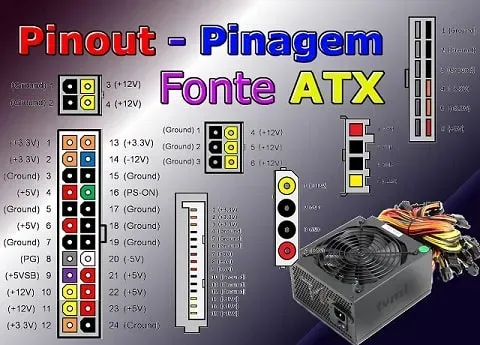

🔧 Pinagem - Pinout Fonte ATX

✔️ Conector 20 ATX

O primeiro conector que mostraremos, é o maior entre todos, ele é conhecido como; conector 20 ATX, o conector contém 20 pinos, como mostrado na Figura 2 abaixo.

Fig. 2 - Conector 20 ATX - Conector de 20 Pinos

Essa categoria de conector já é considerada obsoleta, já que a maioria das placas mães, utilizam o Conector 20 + 4 ATX.

✔️ Conector 24 ATX

O conector 24 ATX foi a evolução do Conector 20 ATX, ele conta com 24 pinos, disposto em um único conector.

Alguns fabricantes, ponderando atender as placas mais antigas, dividem em dois  conectores, um de 20 pinos mais um de 4 pinos, daí que sai a nomenclatura 20 + 4 ATX, como mostrado na Figura 3 abaixo.

Fig. 3 - Conector 24 ATX - Conector de 24 Pinos

Essa categoria de conector, além de levar alimentação para a placa, ele também é responsável por levar alguns pinos com funções especiais, que abordaremos logo mais abaixo.

✔️ Conector EPS12V

Para essa categoria de conector, existem três versões:

✅ Conector 4 EPS12V — Esses conectores surgiram nas versões das fontes ATX, a partir da versão 1.3, distribuídas com conectores 4 EPS12V, como mostrado na Figura 4 abaixo.

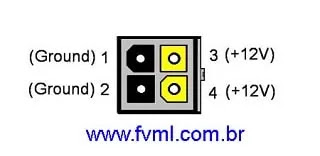

Fig. 4 - Conector 4 EPS12V - Conector de 4 Pinos

✅ Conector 6 EPS12V - Esses conectores surgiram a partir das versões 2.0 das fontes ATX, distribuídas com conectores 4 + 2 EPS12V, como mostrado na Figura 5 abaixo.

As fontes mais modernas utilizam dois conectores conjugados, ou seja, um de 4 pinos e outro de 2 pinos, encaixáveis, para facilitar na compatibilidade das versões mais antigas, e outros já veem com o conector de 6 pinos.

Fig. 5 - Conector 6 EPS12V - Conector de 6 Pinos

✅ Conector 8 EPS12V - Esses conectores surgiram a partir das versões 2.0 das fontes ATX, distribuídas com conectores 4 + 4 EPS12V, como mostrado na Figura 6 abaixo.

 As fontes mais modernas utilizam dois conectores conjugados, ou seja; dois conectores de 4 pinos que são encaixáveis, para facilitar na compatibilidade das versões mais antigas, e outros já veem com o conector de 8 pinos.

Fig. 6 - Conector 8 EPS12V - Conector de 8 Pinos

✔️ Conector Molex Peripheral

Essa categoria de conector, é um dos mais tradicionais, ainda muito presente nos PCs. Essa categoria de conectores são utilizados para alimentar diversas categorias de equipamentos, tais como:

Disco Rígido, Unidades de DVD/CDs, Placas Auxiliares, Algumas placas de vídeo, e em alguns casos, Placa Mãe de equipamentos industriais que utilizam essa categoria de fonte. O conector Molex é mostrado na Figura 7 abaixo.

Fig. 7 - Conector Molex Peripheral - Conector de 4 Pinos

✔️ Conector Floppy Drive

Os Conectores Floppy Drive, são conectores obsoletos, não utilizados atualmente, e por obviedade tendem a desaparecer, a maioria das fontes, já não trazem mais essa categoria de conector, a imagem ilustrativa do conector é mostrado na Figura 8 abaixo.

Fig. 8 - Conector Floppy Driver - Conector de 4 Pinos

Ele era utilizado em dispositivos de leitura dos antigos, disquetes, que eram alimentados por essa categoria de conector, que hoje não são mais visíveis em nenhum computador.

✔️ Conector Peripheral SATA Power

Este conector é considerado a prova de erros, já que tem um orifício que faz com que o conector não seja ligado erradamente evitando qualquer erro na conexão, ele é  responsável pela alimentação dos periféricos, como:

Disco Rígido, Drive CD/DVD como alimentação SATA, e em alguns casos, placas de vídeos que possuem alimentação SATA. A imagem ilustrativa e mostrada na Figura 9 abaixo.

Fig. 9 - Conector peripheral SATA Power - 15 Pinos

✔️ ATX Auxiliar Power Cable

Esse conector é utilizado na alimentação auxiliar de alguns periféricos, esses periféricos são equipamentos que precisam serem alimentados com as tensões de +3.3V e +5V.

Fig. 10 - Conector Auxiliar ATX - 6 Pinos.

💡 Funções Especiais Conector 20 e 24 ATX

Como já mencionara no início do Post, existem 4 fios dos 20 ou 24 fios, com funções especiais nas fontes ATX, são eles:

• Pino 14 para o conector 20 ATX, ou o pino 16 para o conector 24 ATX - Esse é identificado por um fio padrão da cor Verde. Sua sigla é PS_ON, que significa “Power Supply On”, esse fio é quem recebe o comando da placa-mãe, que quando pressionamos o botão de ligar o PC, a placa mãe aterra esse PS_ON ao Ground, ou GND, ligando toda fonte de alimentação.

  Digo toda fonte, porque as fontes ATX, são dotadas de duas fontes independentes, a fonte stand alone, sendo uma pequena fonte que fornece uma tensão de +5V com no máximo 2A.

  Ela fica ligada logo que você conecta a fonte ATX na energia, ela serve para alimentar os periféricos de standby da fonte e da placa mãe, e a fonte de potência, que liga todas as linhas de alimentação.

  Caso queira ligar a fonte ATX, é só conectar o Fio Verde PS_ON, ao fio Preto, GND ou terra que a fonte irá ser acionada enquanto o fio verde estiver aterrado.



• Pino 8 - Esse pino é identificado por um fio Cinza. Sua sigla é PG, que significa “Power Good” esse fio é quem indica que a fonte se estabilizou e está pronta para uso.

  O seu funcionamento é simples, quando acionamos a fonte, ele se mantém em baixa por um tempo de cerca de (100-500 ms).


• Pino 9 - Esse é identificado por um fio padrão da cor Roxa. Sua sigla é +5VSB, que significa “+ 5V Standby”.

  Esse fio é quem alimenta os circuitos de standby, como, por exemplo, o circuito Power On, enquanto a fonte principal, que fornece as tensões de +3.3V, +5V, +12V, -12V, de potência, esta desligada.


❓Perguntas e Respostas Sobre Fontes ATX - FAQ

1. O que é uma fonte ATX e para que serve?

A fonte ATX (Advanced Technology Extended) é um componente essencial do computador que converte a corrente alternada (AC) da rede elétrica em múltiplas tensões de corrente contínua (CC). Ela alimenta todos os componentes do PC, incluindo placa-mãe, processador, memória RAM, HDs e periféricos.

2. Quais são as principais tensões fornecidas por uma fonte ATX?

As fontes ATX fornecem as seguintes tensões:

• +3,3V: Para placa-mãe e memórias
• +5V: Para drives ópticos e USBs
• +12V: Para CPU e GPU (componentes de alto consumo)
• +5VSB: Tensão standby para modo de espera
• -12V: Para circuitos de controle

3. Qual a diferença entre conector ATX 20 e 24 pinos?

O conector ATX de 20 pinos é obsoleto e foi substituído pelo de 24 pinos. O conector 24 ATX (ou 20+4) é o padrão atual, oferecendo 4 pinos extras para fornecer energia adicional às placas-mãe modernas, garantindo melhor estabilidade e compatibilidade.

4. Como ligar uma fonte ATX sem placa-mãe para teste?

Para ligar uma fonte ATX sem placa-mãe, conecte o fio verde (PS_ON) a qualquer fio preto (GND/terra) usando um clipe de papel ou jumper. Isso simula o comando de ligar enviado pela placa-mãe, acionando a fonte enquanto a conexão estiver feita.

5. O que significa o fio verde PS_ON na fonte ATX?

O fio verde (PS_ON - Power Supply On) é responsável por receber o comando de ligar da placa-mãe. Quando pressionamos o botão power do PC, a placa-mãe aterra este pino ao GND, acionando toda a fonte de alimentação.

6. Para que serve o conector EPS12V de 4/8 pinos?

O conector EPS12V fornece energia adicional de +12V exclusivamente para o processador. Existe em versões de 4 pinos (antigo), 6 pinos (4+2) e 8 pinos (4+4), sendo o de 8 pinos o padrão para CPUs modernas de alto desempenho.

7. Qual a função do fio cinza Power Good (PG)?

O fio cinza (PG - Power Good) indica que a fonte estabilizou todas as tensões e está pronta para uso. Ele permanece em nível baixo por 100-500ms após ligar, sinalizando quando é seguro iniciar os componentes do sistema.

8. O que é a tensão +5VSB e quando ela funciona?

A tensão +5VSB (5V Standby) é fornecida continuamente enquanto a fonte está conectada à rede elétrica, mesmo com o PC desligado. Ela alimenta circuitos de standby, permitindo funcionalidades como Wake-on-LAN e acionamento por teclado/mouse.

9. Quais conectores de alimentação SATA existem e suas vantagens?

O conector SATA Power possui 15 pinos e é à prova de erros devido ao seu formato único. Ele fornece +3.3V, +5V e +12V para HDs e SSDs SATA, sendo mais fino e eficiente que o antigo conector Molex de 4 pinos.

10. Como funciona uma fonte ATX do tipo SMPS?

As fontes ATX utilizam tecnologia SMPS (Switched-Mode Power Supply) ou fonte chaveada, que oferece maior eficiência energética (até 90%) e melhor estabilidade nas tensões. O sistema converte AC em DC de forma eficiente através de chaveamento em alta frequência.
