Datasheet Pinagem - Transistor Bipolar PNP TIP32E - Características e Substituição

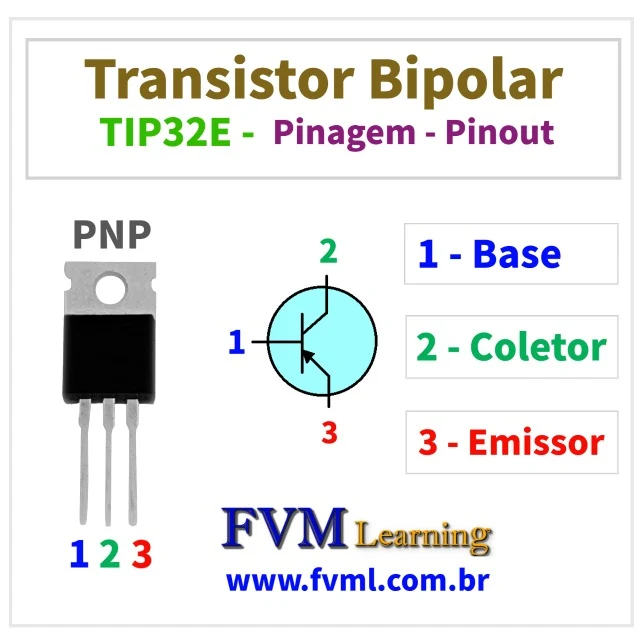

Pinagem-Pinout-transistor-pnp-TIP32E-Características-Substituição

Características Básicas do Transistor Bipolar TIP32E

• Tipo: PNP
• Tensão Coletor-Emissor: -120 V
• Tensão Coletor-Base: -180 V
• Tensão Emissor-Base: -5 V
• Corrente-Coletor: -3 A
• Dissipação de Coletor: 40 W
• Ganho de Corrente CC (h_fe): 10 à 50
• Frequência de transição: 3 MHz
• Range de temperatura da junção de operação: -65 à +150 °C
• Encapsulamento: TO-220



Confira a lista completa de equivalência e substituição de Transistores Bipolar, Mosfets, Diodo Zener e Pinagem de Módulos Embarcados! Clique no link abaixo!

Substituição de Transistores, Mosfet, Diodo, Datasheet, Pinagem, Módulos!

Par Complementar do Transistor:

O transistor PNP TIP32E é complementar ao transistor NPN TIP31E

Substitutos e Equivalentes para o Transistor TIP32E

O transistor TIP32E pode ser substituído pelos seguintes transistores:

TIP32F, TIP42E, TIP42F.
